Qual a diferença entre as gamas MINI, MIDI e MAXI?
Diferem no calibre da ligação e no caudal máximo: MINI até 1/4", MIDI até 1/2" e MAXI em 3/4" e 1". A escolha depende do caudal de ar exigido pela aplicação.
Catálogo técnico · 53 referências
Unidades de preparação de ar (FRL) Atlas Copco
Gamas MINI (1/4"), MIDI (1/2") e MAXI (3/4" e 1") de filtros, reguladores de pressão, lubrificadores, filtros-reguladores e conjuntos FRL, com acessórios de montagem, purgas e manómetros.

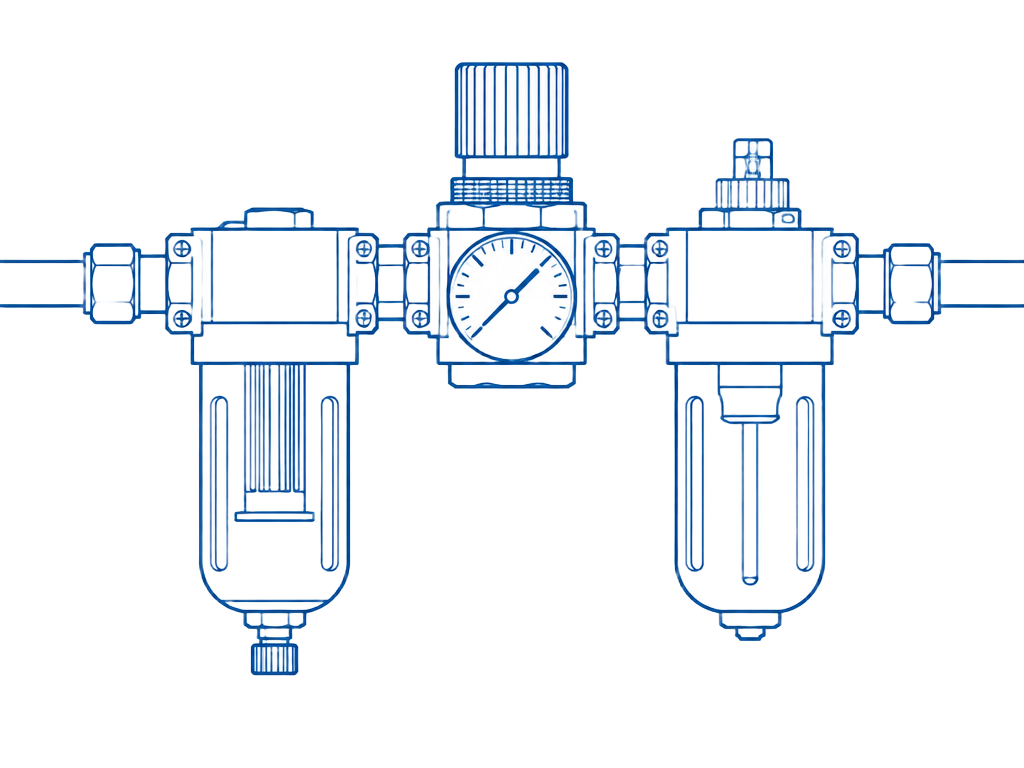

ESQUEMA TÉCNICO · 02
Aplicações
- Tratamento de ar no ponto de utilização
- Regulação de pressão para ferramentas e equipamentos pneumáticos
- Lubrificação de ferramentas e cilindros
Consulta por referência
Referências Atlas Copco
Nomenclatura original do catálogo do fabricante.
53 referências encontradas
| Modelo / designação | Referência | Especificações | Consulta |
|---|---|---|---|
| MINI-FIL-1/4-BSP | 4221 0001 31 | 37 · Plastic, PC with PA bowl guard · Automatic · 10 · 0.28 | Pedir proposta|WhatsApp |
| MINI-REG-1/4-BSP | 4221 0001 39 | 34 · 0.3 | Pedir proposta|WhatsApp |
| MINI-LUB-1/4-BSP | 4221 0001 47 | 46 · Plastic, PC with PA bowl guard · 40 · 0.28 | Pedir proposta|WhatsApp |
| MINI-F/R-1/4-BSP | 4221 0001 55 | 34 · Plastic, PC with PA bowl guard · Automatic · 10 · 0.48 | Pedir proposta|WhatsApp |
| MINI-FRL-1/4-BSP | 4221 0001 63 | 29 · Plastic, PC with PA bowl guard · Automatic · 10 · 40 · 0.78 | Pedir proposta|WhatsApp |
| MIDI-FIL-1/2-BSP | 4221 0001 33 | 59 · Plastic, PC with PA bowl guard · Automatic · 31 · 0.43 | Pedir proposta|WhatsApp |
| MIDI-REG-1/2-BSP | 4221 0001 41 | 83 · 0.49 | Pedir proposta|WhatsApp |
| MIDI-LUB-1/2-BSP | 4221 0001 49 | 134 · Plastic, PC with PA bowl guard · 80 · 0.4 | Pedir proposta|WhatsApp |
| MIDI-F/R-1/2-BSP | 4221 0001 57 | 83 · Plastic, PC with PA bowl guard · Automatic · 31 · 0.66 | Pedir proposta|WhatsApp |
| MIDI-FRL-1/2-BSP | 4221 0001 65 | 65 · Plastic, PC with PA bowl guard · Automatic · 31 · 80 · 1.16 | Pedir proposta|WhatsApp |
| MAXI-FIL-3/4-BSP | 4221 0001 35 | 134 · Plastic, PC with PA bowl guard · Automatic · 69 · 0.9 | Pedir proposta|WhatsApp |
| MAXI-FIL-1-BSP | 4221 0001 37 | 134 · Plastic, PC with PA bowl guard · Automatic · 69 · 0.8 | Pedir proposta|WhatsApp |
| MAXI-REG-3/4-BSP | 4221 0001 43 | 237 · Plastic, PC with PA bowl guard · 1.02 | Pedir proposta|WhatsApp |
| MAXI-REG-1-BSP | 4221 0001 45 | 237 · Plastic, PC with PA bowl guard · 0.95 | Pedir proposta|WhatsApp |
| MAXI-LUB-3/4-BSP | 4221 0001 51 | 234 · Plastic, PC with PA bowl guard · 181 · 0.95 | Pedir proposta|WhatsApp |
| MAXI-LUB-1-BSP | 4221 0001 53 | 234 · Plastic, PC with PA bowl guard · 181 · 0.89 | Pedir proposta|WhatsApp |
| MAXI-F/R-3/4-BSP | 4221 0001 59 | 217 · Plastic, PC with PA bowl guard · Automatic · 69 · 1.29 | Pedir proposta|WhatsApp |
| MAXI-F/R-1-BSP | 4221 0001 61 | 217 · Plastic, PC with PA bowl guard · Automatic · 69 · 1.29 | Pedir proposta|WhatsApp |
| MAXI-FRL-3/4-BSP | 4221 0001 67 | 200 · Plastic, PC with PA bowl guard · Automatic · 69 · 181 · 2.35 | Pedir proposta|WhatsApp |
| MAXI-FRL-1-BSP | 4221 0001 69 | 200 · Plastic, PC with PA bowl guard · Automatic · 69 · 181 · 2.22 | Pedir proposta|WhatsApp |
| Semi/Manual Drain: for MINI series | 4221 0001 75 | — | Pedir proposta|WhatsApp |
| Autodrain: for all three ranges | 4221 0001 76 | — | Pedir proposta|WhatsApp |
| MINI series | 4221 0002 04 | — | Pedir proposta|WhatsApp |
| MIDI series | 4221 0002 05 | — | Pedir proposta|WhatsApp |
| MAXI series | 4221 0002 07 | — | Pedir proposta|WhatsApp |
| Pressure Gauge 1: Standard (Metal material) BSP | 4221 0001 77 | — | Pedir proposta|WhatsApp |
| Coupling kit - (Steel, for wall mounting, 2 pcs) | 4221 0001 83 | — | Pedir proposta|WhatsApp |
| Mounting bracket - (Steel, mounting on top of regulator, incl. nut, 1 pcs) | 4221 0001 84 | — | Pedir proposta|WhatsApp |
| Coupling kit - (for connecting FR+L units, 1 pcs) | 4221 0001 85 | — | Pedir proposta|WhatsApp |
| Coupling kit - (Steel, for wall mounting, 2 pcs) | 4221 0001 86 | — | Pedir proposta|WhatsApp |
| Mounting bracket - (Steel, mounting on top of regulator, incl. nut, 1 pcs) | 4221 0001 87 | — | Pedir proposta|WhatsApp |
| Coupling kit - (for connecting FR+L units, 1 pcs) | 4221 0001 88 | — | Pedir proposta|WhatsApp |
| Coupling kit for 1" FRL - (Steel, for wall mounting, 2 pcs) | 4221 0001 89 | — | Pedir proposta|WhatsApp |
| Coupling kit - (for connecting FR+L units, 1 pcs) | 4221 0001 90 | — | Pedir proposta|WhatsApp |
| Coupling for 3/4" FRL - (Steel, for wall mounting, 2 pcs) | 4221 0002 00 | — | Pedir proposta|WhatsApp |
| Size MINI 1/4" | 8202 1350 63 | — | Pedir proposta|WhatsApp |
| Size MIDI 1/2" | 8202 1350 64 | — | Pedir proposta|WhatsApp |
| Size MAXI 3/4" | 8202 1350 65 | — | Pedir proposta|WhatsApp |
| Size MAXI 1" | 8202 1350 66 | — | Pedir proposta|WhatsApp |
| Optimizer 1 liter | 9090 0000 04 | — | Pedir proposta|WhatsApp |
| Optimizer 4 liter | 9090 0000 06 | — | Pedir proposta|WhatsApp |
| DOS 15B‑C b | 8202 4201 73 | 1/2 · 2.3 · 45 · 3.2 · 10 · -30o · +60o | Pedir proposta|WhatsApp |
| DOS 15B‑CR c | 8202 4202 72 | 1/2 · 2.3 · 45 · 3.2 · 10 · -30o · +60o | Pedir proposta|WhatsApp |
| 0.3 l for direct mounting | 9090 1415 00 | — | Pedir proposta|WhatsApp |
| 7.5 m, oil‑filled | 9090 1418 00 | — | Pedir proposta|WhatsApp |
| 7.5 m, without oil | 9090 1419 00 | — | Pedir proposta|WhatsApp |
| 1/8" BSPT 90o elbow male x 1/8" BSP female | 9090 1427 00 | — | Pedir proposta|WhatsApp |
| 100 m, outer dia. 3.2 mm with oil | 9090 1420 00 | — | Pedir proposta|WhatsApp |
| Multiple‑Point Lubricator, Base, Ject 01 | 8202 4203 10 | 5 · JECT 01 kita | Pedir proposta|WhatsApp |
| Oil port | 9090 0715 00 | 1/4 · 12 · Male adapter 1/4" BSP, straight for | Pedir proposta|WhatsApp |
| Air port | 8202 4205 04 | 1/4 · 13 · BASE kit | Pedir proposta|WhatsApp |
| Clamp | 9030 0060 00 | 14 · Nylon tube, outer diameter 8 mm | Pedir proposta|WhatsApp |
| With high temperature Viton seals | 8202 4203 15 | — | Pedir proposta|WhatsApp |
Perguntas técnicas
Os acessórios de montagem estão incluídos?
Não. Segundo o catálogo Atlas Copco, suportes, kits de união e manómetros são encomendados em separado; as unidades F/R e FRL incluem manómetro.
